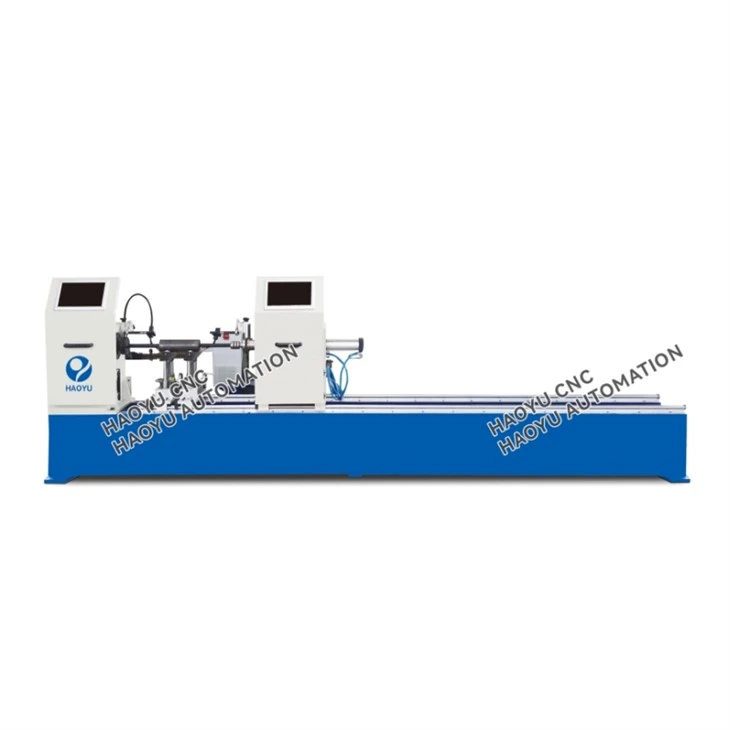

Αυτόματο μηχάνημα συγκόλλησης με ρολό μεταφοράς
Συνήθως υιοθετεί τη διαδικασία περιφερειακής συγκόλλησης και τοποθετεί με ακρίβεια το δέρμα του κυλίνδρου και την κεφαλή του άξονα μέσα από το εξάρτημα για να επιτύχει υψηλή-ταχύτητα και ομοιόμορφη περιφερειακή συγκόλληση.
Περιγραφή
Αυτόματη μηχανή συγκόλλησης κυλίνδρων μεταφοράς
I.Περιγραφή
Η μηχανή συγκόλλησης χρησιμοποιείται για τη συγκόλληση της κυκλικής ραφής μεταξύ του εξωτερικού σωλήνα του κυλίνδρου και της έδρας του ρουλεμάν στην εσωτερική οπή. Υιοθετούνται διπλοί φακοί συγκόλλησης και διπλές πηγές ενέργειας, για τη μείωση της παραμόρφωσης συγκόλλησης με υψηλή απόδοση.
II.Εφαρμογή
- Συγκολλήστε διπλές κυκλικές ραφές σε ρολό. Η διαδικασία συγκόλλησης θα είναι συνεχής και σταθερή. Η μηχανή θα σταματήσει μόλις ολοκληρωθεί η συγκόλληση.
- Αυτόματη τοποθέτηση. Ρυθμιζόμενη γωνία γωνίας του φακού συγκόλλησης.
- Τύπος συγκόλλησης MAG.
III.Παράμετροι τεχνικής
|
Διάμετρος συγκόλλησης |
60mm-160mm |
|
Μήκος συγκόλλησης |
250mm-2000mm |
|
Ταχύτητα περιστροφής |
0.5-8r.p.m |
|
Ισχύς κινητήρα |
0,55 KW |
|
Πίεση αέρα |
0,4-0,6MPA |
|
Εύρος ανύψωσης πιστολιού συγκόλλησης |
50 χλστ |
|
πιστόλι συγκόλλησης που κινείται προς την αριστερή-δεξιά κατεύθυνση |
100 χλστ |
|
Θωρακιστική κατανάλωση αερίου |
15 λίτρα/λεπτό |
|
Τάση λειτουργίας του μηχανήματος |
380v 3φασικά 50hz για πηγή ισχύος συγκόλλησης 220v μονοφασική για κύρια μηχανή |
IV.Κύρια δομή
1. Ο φακός συγκόλλησης μπορεί να ρυθμιστεί πάνω και κάτω, από πλευρά σε πλευρά και γωνιακή στροφή. Μεγιστοποιούνται παντού και η παραμόρφωση συγκόλλησης μπορεί να μειωθεί σημαντικά. Το μηχάνημα είναι εξοπλισμένο με φακό συγκόλλησης 2 τμχ.
2.Japan OMRON PLC χρησιμοποιείται για τον έλεγχο ολόκληρου του μηχανήματος. Με τη βοήθεια της οθόνης αφής, η λειτουργία συγκόλλησης και οι προδιαγραφές μπορούν να προκαθοριστούν, να αποθηκευτούν και να ανακτηθούν. Το αρχικό σημείο συγκόλλησης μπορεί-να εντοπιστεί αυτόματα. Ο φακός συγκόλλησης θα πάει στο μηχανικό αρχικό σημείο μετά την ολοκλήρωση της εργασίας.
3. Ο σωλήνας υποστηρίζεται από βραχίονα κυλιόμενων τροχών. Η σφαίρα γενικής χρήσης διασφαλίζει ότι είναι εύκαμπτο και βολικό για τη φόρτωση και εκφόρτωση του σωλήνα κατά τη διαδικασία της συγκόλλησης. Το στήριγμα θα κινείται κατά μήκος στρογγυλών σιδηροτροχιών. Ο χώρος μεταξύ των στηρίξεων μπορεί να ρυθμιστεί ανάλογα με το μήκος του σωλήνα. Έτσι αυξάνεται η παραγωγική ικανότητα και μειώνεται η ένταση εργασίας των εργαζομένων.
4.Οι διπλές συρόμενες πόρτες είναι κατασκευασμένες από χαλύβδινη πλάκα, με ισχυρή ένταση. Υπάρχει παράθυρο επιθεώρησης στην πόρτα. Η διαδικασία συγκόλλησης μπορεί να παρατηρηθεί στον καθρέφτη.
V. Λεπτομέρειες εικόνες
VI.Vedio για την αναφορά σας
Αυτόματη μηχανή συγκόλλησης κυλίνδρων μεταφοράς
