Γραμμή παραγωγής υδραυλικών κυλίνδρων αυτόματης συγκόλλησης
Η Jinan Haoyu Automation Systems Co., Ltd. είναι μια εμπορική εταιρεία που ειδικεύεται στον εξοπλισμό αυτόματης συγκόλλησης, με μεγάλη εμπειρία στις πωλήσεις και την κατασκευή. Προσφέρουμε μεγάλη ποικιλία εξοπλισμού, παρέχοντας στους πελάτες εξοπλισμό αυτόματης συγκόλλησης για περιφερειακές συγκολλήσεις κυλίνδρων, ακροφύσια κυλίνδρων, ράβδους εμβόλων/έδρες βαλβίδων και κυλίνδρους με στενό-διάκενο. Επιπλέον, μπορούμε να παρέχουμε μεμονωμένες μηχανές ή πλήρεις γραμμές παραγωγής σύμφωνα με τις ανάγκες των πελατών και να υποστηρίξουμε την προσαρμογή.
Χαρακτηριστικά
Ολοκληρωμένη κάλυψη διαδικασίας συγκόλλησης, εξαιρετικά εξειδικευμένη: Η γραμμή παραγωγής είναι εξοπλισμένη με εξαιρετικά εξειδικευμένες μηχανές συγκόλλησης προσαρμοσμένες στα διαφορετικά υλικά και στα δομικά χαρακτηριστικά των διαφόρων εξαρτημάτων κυλίνδρου (σώμα κυλίνδρου, ράβδος εμβόλου, ακροφύσιο, έδρα βαλβίδας), διασφαλίζοντας την ποιότητα και την απόδοση κάθε συγκόλλησης.
Προσαρμόσιμο σε σύνθετες συνθήκες εργασίας, ευέλικτη και ευέλικτη: Η γραμμή παραγωγής είναι ικανή να χειρίζεται σύνθετες συγκολλήσεις, ειδικά την αυτόματη περιμετρική συγκόλληση μεταβλητής γωνίας-και τη ρομποτική συγκόλληση κυλίνδρων, η οποία μπορεί εύκολα να ολοκληρώσει τον προγραμματισμό και τη συγκόλληση ακανόνιστου σχήματος συγκολλήσεων στο χώρο.
Βαθιά ενοποίηση συναρμολόγησης και συγκόλλησης, βελτιωμένη απόδοση: Η ενσωμάτωση της μηχανής συναρμολόγησης κυλίνδρων με διάφορες αυτόματες μηχανές συγκόλλησης επιτυγχάνει απρόσκοπτη σύνδεση από την ακριβή τοποθέτηση και σύσφιξη εξαρτημάτων έως τη συνεχή συγκόλληση. Αυτή η ολοκληρωμένη διαδικασία "συναρμολόγησης-συγκόλλησης" μειώνει σημαντικά τον χρόνο διεκπεραίωσης και αναμονής μεταξύ των διεργασιών, βελτιώνοντας σημαντικά την απόδοση και την ικανότητα συγκόλλησης.
Εξαιρετικά αυτοματοποιημένο και έξυπνο, εξασφαλίζοντας συνέπεια: Ο ρομποτικός συγκολλητής σε όλη τη γραμμή ενσωματώνει πολλαπλές αυτοματοποιημένες μονάδες όπως συναρμολόγηση, τοποθέτηση και συγκόλληση. Μέσω ακριβούς ελέγχου προγράμματος, επιτυγχάνονται σταθερές παράμετροι διαδικασίας συγκόλλησης και ακριβείς τροχιές.
Τι είναι μια αυτοματοποιημένη γραμμή παραγωγής υδραυλικών κυλίνδρων;
Μια αυτοματοποιημένη γραμμή παραγωγής υδραυλικών κυλίνδρων είναι ένα ολοκληρωμένο, εξαιρετικά αποδοτικό σύστημα συγκόλλησης και συναρμολόγησης. Αποτελείται κυρίως από εξοπλισμό πυρήνα όπως αυτοματοποιημένο οριζόντιο περιφερειακό συγκολλητή για υδραυλικούς κυλίνδρους, αυτοματοποιημένο συγκολλητή μεταβλητής-περιφερικής γωνίας για υδραυλικούς κυλίνδρους, συγκολλητή υδραυλικού ακροφυσίου, ράβδο εμβόλου/συγκολλητή έδρας βαλβίδας, ρομποτικό υδραυλικό οξυγονοκολλητή, μηχάνημα συναρμολόγησης κυλίνδρων και μια συσκευή συγκόλλησης στενού-κενού για υδραυλικούς κυλίνδρους. Αυτή η γραμμή παραγωγής επιτυγχάνει πλήρως αυτοματοποιημένη λειτουργία από την περιφερειακή συγκόλληση του σώματος του υδραυλικού κυλίνδρου (που καλύπτει τόσο οριζόντιες όσο και μεταβλητές{4}}συνθήκες γωνίας), την ακριβή συγκόλληση βασικών εξαρτημάτων (όπως ακροφύσια, ράβδους εμβόλων και έδρες βαλβίδων), έως την τελική συναρμολόγηση εξαρτημάτων. Ο ρομποτικός συγκολλητής και ο συγκολλητής στενών-συγκολλήσεων εξασφαλίζουν υψηλή ποιότητα και υψηλή απόδοση εναπόθεσης για σύνθετες συγκολλήσεις. Ολόκληρο το σύστημα βελτιώνει σημαντικά την κατασκευαστική συνέπεια, τον χρόνο του κύκλου παραγωγής και το συνολικό επίπεδο διεργασίας των προϊόντων υδραυλικών κυλίνδρων.
Εφαρμογές Αυτοματοποιημένων Γραμμών Παραγωγής Υδραυλικών Κυλίνδρων
Κατασκευή δομικών μηχανημάτων
Σενάρια Εφαρμογής: Συγκόλληση και συναρμολόγηση υδραυλικών κυλίνδρων για εκσκαφείς, φορτωτές, γερανούς και άλλο εξοπλισμό.
Βασικός εξοπλισμός: Οριζόντιες/μεταβλητές-περιφερικές συγκολλητές γωνίας και ρομποτικοί συγκολλητές για συγκόλληση κυλίνδρων υψηλής- αντοχής. Συγκολλητές με στενό-διάκενο για αποτελεσματική συγκόλληση κυλίνδρων με παχύ{{3} τοίχωμα. μηχανές συναρμολόγησης για τελική συναρμολόγηση.
Μεταλλευτικός και Μεταλλουργικός Εξοπλισμός
Σενάρια εφαρμογής: Παραγωγή υδραυλικών κυλίνδρων υψηλής-πίεσης-μεγάλης διαμέτρου, όπως υδραυλικά στηρίγματα και υδραυλικοί κύλινδροι ελασματουργείου.
Βασικός Εξοπλισμός: Περιμετρικοί συγκολλητές ράβδου/βαλβίδας για τη διασφάλιση της σφράγισης κρίσιμων εξαρτημάτων. συγκολλητές κυλίνδρων ακροφυσίων για ακριβή συγκόλληση διεπαφών αγωγών. μεταβλητές-συγκολλητές γωνίας για προσαρμογή σε πολύπλοκες δομές.
Γεωργικά και Οικοδομικά Μηχανήματα
Σενάρια Εφαρμογής: Μαζική παραγωγή κυλίνδρων ανύψωσης τρακτέρ, υδραυλικών κυλίνδρων φορτηγών αντλιών σκυροδέματος κ.λπ.
Βασικός εξοπλισμός: Ρομποτικοί συγκολλητές για τη βελτίωση της συνοχής των συγκολλήσεων κατά παρτίδες. μηχανές συναρμολόγησης για γρήγορη λειτουργία γραμμής συναρμολόγησης. συγκολλητές με στενό-κενό για μείωση της παραμόρφωσης σε συγκόλληση με παχύ{{1} τοίχωμα.
Ειδικά Οχήματα
Σενάρια Εφαρμογής: Εφαρμογές που απαιτούν υψηλή ακρίβεια στους κυλίνδρους ανάρτησης ειδικών οχημάτων μεταφοράς.
Βασικός εξοπλισμός: Οι πλήρως αυτοματοποιημένοι περιφερειακοί συγκολλητές διασφαλίζουν την ποιότητα των περιφερειακών συγκολλήσεων. Οι ρομποτικοί συγκολλητές ολοκληρώνουν πολύπλοκες χωρικές συγκολλήσεις. Οι συγκολλητές με στενό-διάκενο ανταποκρίνονται στις ανάγκες συγκόλλησης υλικών υψηλής-απόδοσης.
Εξαρτήματα γραμμής παραγωγής αυτοματοποιημένων υδραυλικών κυλίνδρων
Αυτόματο μηχάνημα συγκόλλησης υδραυλικών κυλίνδρων
Η αυτόματη περιφερειακή συγκόλληση για υδραυλικούς κυλίνδρους είναι μια αυτοματοποιημένη συσκευή συγκόλλησης ειδικά σχεδιασμένη για τη συγκόλληση περιφερειακών συγκολλήσεων μεταξύ του σώματος του κυλίνδρου και εξαρτημάτων όπως ο πυθμένας του κυλίνδρου και η κυλινδροκεφαλή. Ανάλογα με τα χαρακτηριστικά του τεμαχίου εργασίας, μπορεί να επιλεγεί είτε οριζόντια είτε μεταβλητή περιφερειακή συγκόλληση-γωνίας. Συνήθως χρησιμοποιεί μια περιστροφή τεμαχίου εργασίας και έναν σταθερό φακό συγκόλλησης, ολοκληρώνοντας αυτόματα την τροχιά συγκόλλησης μέσω ενός συστήματος ακριβούς ελέγχου (όπως ένα σύστημα PLC ή CNC), βελτιώνοντας σημαντικά την ποιότητα των περιφερειακών συγκολλήσεων.

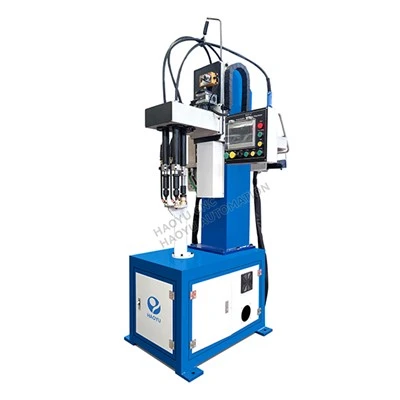

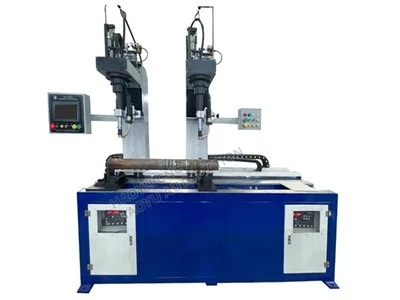

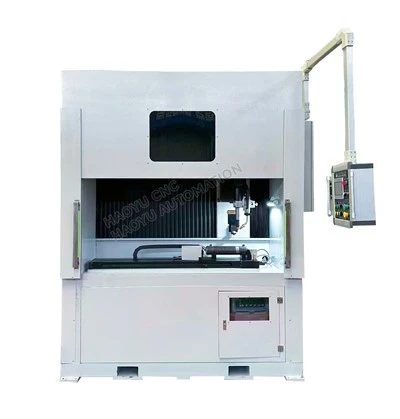

Μηχανή συγκόλλησης με ακροφύσιο υδραυλικού κυλίνδρου
Οι μηχανές συγκόλλησης ακροφυσίων υδραυλικών κυλίνδρων είναι αυτοματοποιημένος εξοπλισμός ειδικά σχεδιασμένος για συγκόλληση με ακρίβεια ακροφυσίων υδραυλικών κυλίνδρων στο σώμα του κυλίνδρου. Συνήθως χρησιμοποιούν συγκόλληση θωρακισμένη με αέριο (όπως MIG/MAG) και τα βασικά τους χαρακτηριστικά περιλαμβάνουν αυτοματοποιημένη σύσφιξη και τοποθέτηση, και προγραμματιζόμενα κυκλώματα συγκόλλησης για προσαρμογή στη συγκόλληση ακροφυσίων διαφορετικών υλικών και προδιαγραφών.
Ράβδος εμβόλου/Κάθισμα βαλβίδας (Five-Axis Welding Machine) Αυτόματη μηχανή συγκόλλησης
Αυτή η αυτόματη μηχανή συγκόλλησης έδρας ράβδου/βαλβίδας εμβόλου ενσωματώνει πέντε άξονες κίνησης, επιτρέποντας τον ευέλικτο και ακριβή έλεγχο της χωρικής στάσης και της τροχιάς του φακού συγκόλλησης. Επιτυγχάνει πλήρως αυτοματοποιημένη συγκόλληση τεμαχίων με καμπύλες ή ακανόνιστες δομές, όπως ράβδους εμβόλου και έδρες βαλβίδων. Αυτός ο εξοπλισμός είναι συνήθως εξοπλισμένος με-πηγή ισχύος συγκόλλησης υψηλής απόδοσης, έξυπνο σύστημα ελέγχου και λειτουργίες παρακολούθησης συγκόλλησης για τη διασφάλιση σταθερής διαδικασίας συγκόλλησης και συνεπή, αισθητικά ευχάριστο σχηματισμό συγκόλλησης.
Μηχανή συγκόλλησης ρομπότ υδραυλικού κυλίνδρου
Αυτό το σύστημα αποτελείται συνήθως από ένα βιομηχανικό ρομπότ, μια αποκλειστική πηγή ισχύος συγκόλλησης, έναν ρυθμιστή θέσης υψηλής ακρίβειας και εξαρτήματα εργαλείων. Το ρομπότ μπορεί να ελέγξει με ακρίβεια τη στάση και την τροχιά του φακού συγκόλλησης, επιτυγχάνοντας συνεχή και σταθερή συγκόλληση σύνθετων περιφερειακών συγκολλήσεων, εξασφαλίζοντας ομοιόμορφη διείσδυση και αισθητικά ευχάριστο σχηματισμό συγκόλλησης. Σε συνδυασμό με τη συντονισμένη περιστροφή του ρυθμιστή θέσης, βελτιώνει σημαντικά την απόδοση και τη συνοχή της συγκόλλησης.

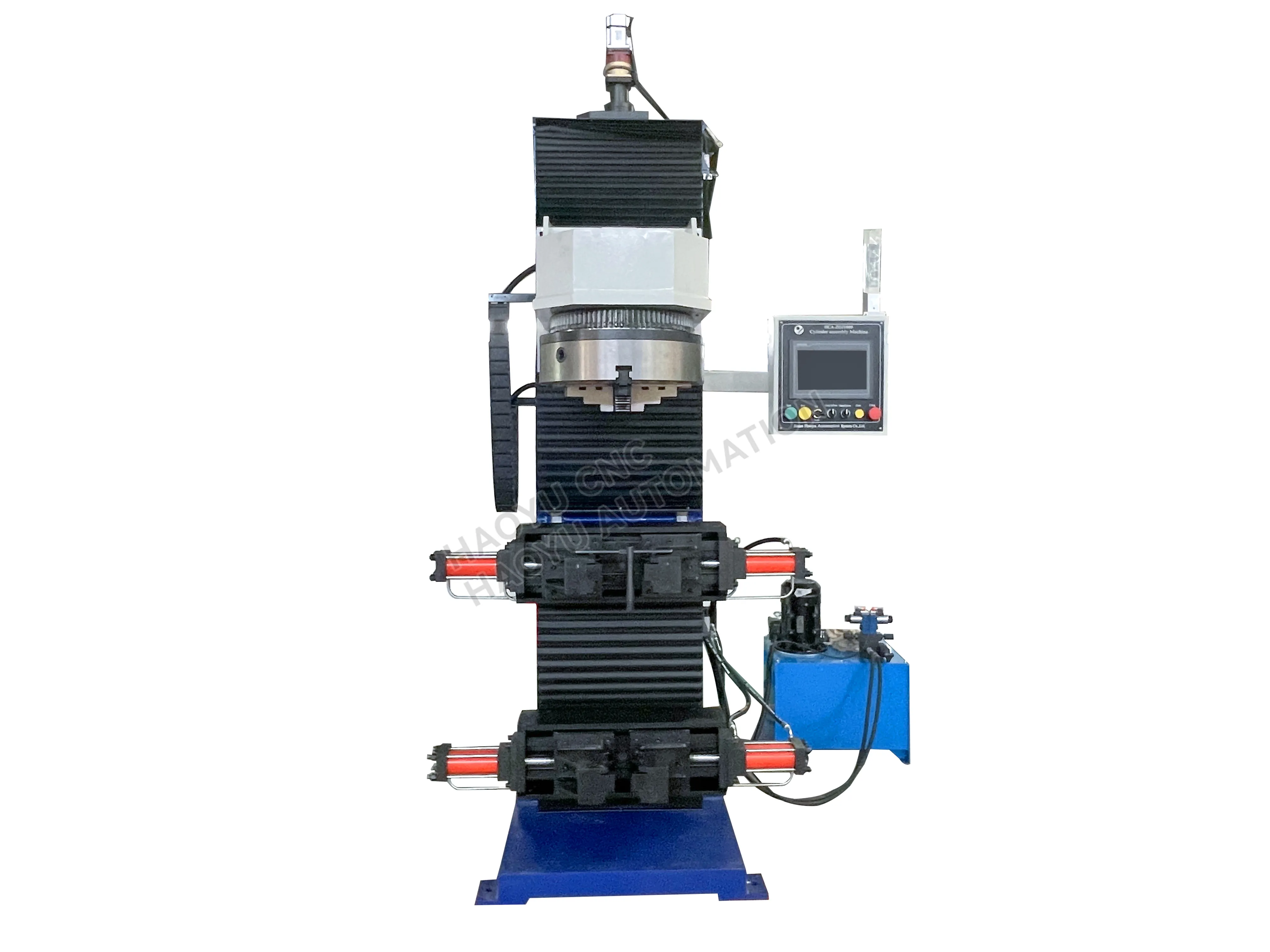

Μηχανή συναρμολόγησης υδραυλικών κυλίνδρων
Μια μηχανή συναρμολόγησης υδραυλικών κυλίνδρων είναι μια εξειδικευμένη αυτοματοποιημένη συσκευή που χρησιμοποιείται κυρίως για την αποτελεσματική και ακριβή συναρμολόγηση υδραυλικών ή πνευματικών κυλίνδρων. Συνήθως ενσωματώνει πολλαπλούς σταθμούς, όπως συναρμολόγηση-πρέσσας, σύσφιξη και δοκιμή, και μπορεί να συναρμολογήσει και να δοκιμάσει αυτόματα εξαρτήματα πυρήνα, όπως κάννες κυλίνδρων, ράβδους εμβόλου, τσιμούχες και ακραίες τάπες.

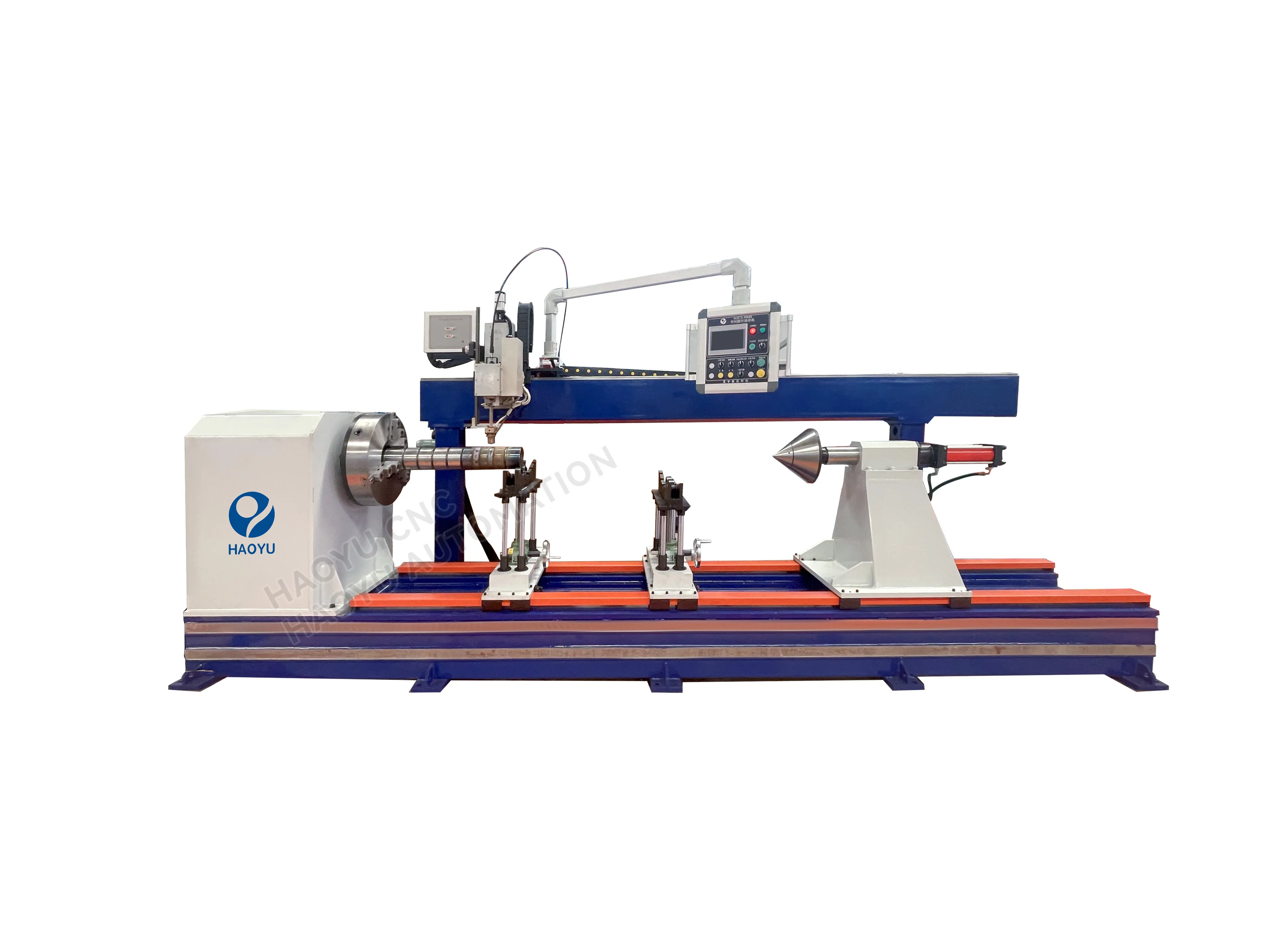

Μηχανή Συγκόλλησης στενού διακένου για υδραυλικούς κυλίνδρους
Η μηχανή συγκόλλησης με στενό διάκενο για υδραυλικούς κυλίνδρους είναι ένας εξαιρετικά αποδοτικός και αυτοματοποιημένος εξοπλισμός ειδικά σχεδιασμένος για περιφερειακή συγκόλληση κυλινδρικών εξαρτημάτων με χοντρό{{0} τοίχωμα, όπως σώματα υδραυλικών κυλίνδρων. Χρησιμοποιεί μια διαδικασία συγκόλλησης με στενό διάκενο, δημιουργώντας μόνο στενές και βαθιές λοξότμητες κατά την ένωση-παχιών ελασμάτων. Μέσω ενός ειδικά σχεδιασμένου πυρσού συγκόλλησης ή ταλαντευόμενου μηχανισμού, επιτυγχάνεται πλήρωση συγκόλλησης πολλαπλών-μονοπερατών-μικρών-όγκων πολλαπλών επιπέδων, μειώνοντας την εισροή θερμότητας και την παραμόρφωση.
Αυτοματοποιημένη διαδικασία γραμμής παραγωγής για υδραυλικούς κυλίνδρους
Στάδιο 1: Συγκόλληση σώματος κυλίνδρου
1.Αυτόματη μηχανή συγκόλλησης υδραυλικών κυλίνδρων
Διαδικασία: Η κάννη του κυλίνδρου τροφοδοτείται στο τσοκ της μηχανής συγκόλλησης, κεντραρίζεται αυτόματα και συσφίγγεται. Ο φακός συγκόλλησης παραμένει ακίνητος σε οριζόντια θέση, ενώ η κάννη του κυλίνδρου περιστρέφεται με ομοιόμορφη ταχύτητα, ολοκληρώνοντας μια συγκόλληση περιφερειακής ραφής υψηλής ποιότητας-. Αυτή η συγκόλληση έχει συνήθως υψηλές απαιτήσεις και είναι η κύρια συγκόλληση που φέρει-πίεση.
2.Γωνία-Αλλαγμένος συγκολλητής κυλίνδρων
Διαδικασία: Το τεμάχιο εργασίας στερεώνεται σε ανακλινόμενο ρυθμιστή θέσης. Το σύστημα προσαρμόζει αυτόματα τη στάση του τεμαχίου εργασίας σύμφωνα με την προκαθορισμένη γωνία, διασφαλίζοντας ότι η περιφερειακή ραφή προς συγκόλληση βρίσκεται πάντα στη βέλτιστη θέση "επίπεδης συγκόλλησης" ή "συγκόλλησης σε σχήμα-σκάφους" και στη συνέχεια η μηχανή συγκόλλησης ολοκληρώνει τη συγκόλληση. Αυτό εξασφαλίζει την ποιότητα συγκόλλησης των σύνθετων γωνιακών αρμών.
3. Μηχανή συγκόλλησης με ακροφύσιο υδραυλικού κυλίνδρου
Διαδικασία: Αφού τοποθετηθεί το σώμα του κυλίνδρου, η μηχανή συγκόλλησης, μέσω ενός προκαθορισμένου προγράμματος, μετακινείται με ακρίβεια σε κάθε θέση ακροφυσίου για να πραγματοποιήσει συγκολλήσεις σύντομου-κυκλικού φιλέτου ή περιμετρικές συγκολλήσεις, με απόδοση που υπερβαίνει κατά πολύ τη χειροκίνητη συγκόλληση.
Στάδιο 2: Συγκόλληση εξαρτημάτων όπως ράβδοι εμβόλων/καθίσματα βαλβίδων
Μηχανή συγκόλλησης πέντε{{0}άξονων
Διαδικασία: Η κενή ράβδος εμβόλου ή η έδρα της βαλβίδας συσφίγγεται σε ειδικό τσοκ και περιστρέφεται, ενώ ο φακός συγκόλλησης ολοκληρώνει αυτόματα την περιφερειακή συγκόλληση. Αυτή η διαδικασία παράγεται παράλληλα με τη γραμμή παραγωγής του κύριου κυλίνδρου, προετοιμάζοντας εξαρτήματα για την επόμενη τελική συναρμολόγηση.
Στάδιο 3: Συγκόλληση συναρμολόγησης και συγκόλληση βαθιάς λοξότμησης
1. Ρομποτική μηχανή συγκόλλησης υδραυλικών κυλίνδρων
Το κατεργαζόμενο τεμάχιο συσφίγγεται στο τσοκ και ασφαλίζεται με πνευματική ή υδραυλική ουρά κυλίνδρου. Στη συνέχεια, το ρομπότ ακολουθεί μια προ-προγραμματισμένη διαδρομή για να πραγματοποιήσει συγκόλληση κατά παρτίδες των τεμαχίων εργασίας χρησιμοποιώντας μια μέθοδο τοποθέτησης υψηλής- υψηλής ακρίβειας και επαναλήψεως. Ο εξοπλισμός είναι εξοπλισμένος με σταθμό καθαρισμού. μετά τη συγκόλληση, το ρομπότ μετακινείται αυτόματα στο σταθμό καθαρισμού για να καθαρίσει το ακροφύσιο και το άκρο επαφής, ολοκληρώνοντας την αυτοματοποιημένη διαδικασία συγκόλλησης.
2.Στενή-Μηχανή συγκόλλησης με διάκενο για υδραυλικούς κυλίνδρους
Το κατεργαζόμενο τεμάχιο συσφίγγεται στο τσοκ και ασφαλίζεται με πνευματική ή υδραυλική ουρά κυλίνδρου. Στη συνέχεια, το ρομπότ ακολουθεί μια προ-προγραμματισμένη διαδρομή για να πραγματοποιήσει συγκόλληση κατά παρτίδες των τεμαχίων εργασίας χρησιμοποιώντας μια μέθοδο τοποθέτησης υψηλής- υψηλής ακρίβειας και επαναλήψεως. Ο εξοπλισμός είναι εξοπλισμένος με σταθμό καθαρισμού. μετά τη συγκόλληση, το ρομπότ μετακινείται αυτόματα στο σταθμό καθαρισμού για να καθαρίσει το ακροφύσιο και το άκρο επαφής, ολοκληρώνοντας την αυτοματοποιημένη διαδικασία συγκόλλησης.
Στάδιο 4: Αυτόματη συναρμολόγηση
Μηχανή συναρμολόγησης υδραυλικών κυλίνδρων
Διαδικασία: Στη γραμμή συναρμολόγησης, εκτελέστε τα ακόλουθα βήματα: Τοποθετήστε τον υδραυλικό κύλινδρο στο σταθμό συγκόλλησης. Πατήστε το κουμπί "Πατήστε" για να σφίξετε τον κύλινδρο. Τοποθετήστε τη ράβδο του εμβόλου στον υδραυλικό κύλινδρο. Σφίξτε το επάνω παξιμάδι με ένα κλειδί. Πατήστε το κουμπί "Έναρξη" και μετακινήστε το κλειδί προς τα κάτω στη θέση σύσφιξης. Αφού φτάσετε στην καθορισμένη θέση, πατήστε το κουμπί "Έναρξη" για να ξεκινήσει η λειτουργία. Μόλις ολοκληρωθεί η συναρμολόγηση, πατήστε το κουμπί "Απελευθέρωση" για να αφαιρέσετε το τεμάχιο εργασίας.
FAQ
FAQ
Q1. Ποια είναι τα βασικά πλεονεκτήματα της εταιρείας σας;
02.Πώς μπορώ να διασφαλίσω ότι η λύση που παρέχετε είναι κατάλληλη για εμένα;
03.Πώς διεξάγεται η εκπαίδευση εγκατάστασης και λειτουργίας μετά την αγορά εξοπλισμού;
Θέση σε λειτουργία και εγκατάσταση εξοπλισμού:Βεβαιωθείτε ότι ο εξοπλισμός χρησιμοποιείται σωστά και με ασφάλεια στο περιβάλλον παραγωγής σας.
Εκπαίδευση Λειτουργίας και Συντήρησης:Παρέχετε συστηματική εκπαίδευση στους χειριστές και το προσωπικό συντήρησης, καλύπτοντας τη λειτουργία βασικού εξοπλισμού, τις προηγμένες λειτουργίες, την καθημερινή συντήρηση και την αντιμετώπιση προβλημάτων.
Καθοδήγηση διαδικασίας:Παροχή βέλτιστων ρυθμίσεων παραμέτρων διεργασίας και καθοδήγησης επιχειρησιακών δεξιοτήτων με βάση τις συγκεκριμένες εργασίες συγκόλλησης.
04. Πόσο καιρό είναι η υπηρεσία εγγύησης; Τι καλύπτει η εγγύηση;
Παρέχουμε τυπική υπηρεσία εγγύησης ενός έτους για τον εξοπλισμό που πουλάμε.
Κάλυψη εγγύησης: Καλύπτει κυρίως αστοχίες απόδοσης και ζημιές εξαρτημάτων που προκαλούνται από μη-ανθρώπινους- παράγοντες ή παράγοντες ανωτέρας βίας υπό κανονική χρήση της κύριας μονάδας.
Περιεχόμενο Σέρβις: Κατά τη διάρκεια της περιόδου εγγύησης, θα παρέχουμε δωρεάν υπηρεσίες επισκευής, αντικατάσταση ανταλλακτικών (εξαιρουμένων των αναλώσιμων εξαρτημάτων) και τεχνική υποστήριξη.
05.Τι συμβαίνει εάν ο εξοπλισμός παρουσιάσει δυσλειτουργία μετά την περίοδο εγγύησης;
Ακόμη και μετά τη λήξη της περιόδου εγγύησης, εξακολουθούμε να παρέχουμε ολοκληρωμένη-υπηρεσία μετά την πώληση:
Τεχνική Υποστήριξη Δια Βίου: Μπορείτε να επικοινωνήσετε με την τεχνική ομάδα μας ανά πάσα στιγμή για συμβουλές και καθοδήγηση.
Υπηρεσία επισκευής επί πληρωμή: Θα παρέχουμε γρήγορη διάγνωση βλαβών και εύλογες προσφορές επισκευής. Όλα τα ανταλλακτικά που αντικαταστάθηκαν είναι εγγυημένα ότι είναι γνήσια εργοστασιακή ποιότητα ή ισοδύναμα πρότυπα.
Είμαστε ένας από τους κορυφαίους κατασκευαστές και προμηθευτές αυτόματων μηχανών συγκόλλησης υδραυλικών κυλίνδρων στην Κίνα. Καλώς ήρθατε να αγοράσετε υψηλής ποιότητας αυτόματη μηχανή συγκόλλησης υδραυλικών κυλίνδρων για πώληση εδώ και ελέγξτε την τιμή με το εργοστάσιό μας.
